GZD(W)智能型全数字程控直流屏

    1. 概述
    GZD(W)智能型全数字程控直流屏是按照原电力部订货技术条件《DL/T459-2000》,及《JB/T5777.4-2000》电力系统直流电源设备通用技术条件及安全要求。结合多年的直流电源系统的研制及制造经验而开发的新一代无人值守电源系统。它综合了高频开关技术和计算机技术,功率输出单元采用模块化(N+1)冗余设计,监控单元可采用高性能高速PLC或微机,显示操作单元采用新型人机界面触摸屏,可带电热插拔等优点。具有“遥控、遥测、遥调”功能,是新型的高品质直流操作电源。适用于500kV及以下变电站、发电厂等无人值守场所。
    二、系统组成及特点
充电柜
    显示操作单元;GZD(W)智能型全数字程控直流屏采用新型PMS智能型人机界面触摸屏。操作界面直观,可方便地设置系统的运行参数。多达255幅参数画面可显示系统所有运行参数,包括各单体电池(组)的电压参数。先进的显示屏触摸式操作方式替代了传统按钮操作,进一步提高了系统的可靠性。
    交流配电单元:采用2路交流进线方式,用户可随意接入1路或2路进线。系统按第1路进线优先供电原则,将交流电分配给各功率模块。
    功率输出单元:选用德国Benning原装进口高频开关电源模块或国产高频开关电源模式,采用N+1冗余模式设计,个别模块故障后,将自动退出运行,不影响系统的正常运行。提高了整个系统的可靠性,模块可带电热插拔,使维护工作极其简便。高频开关电源模块采用功率因素校正技术及相位校正技术,减少了系统对电网的谐波影响。双闭环电压,电流调节技术及独特的电流折弯均流技术,使各模块输出电流的分配合理有效,保证了电源系统始终处于最佳运行状态。
    监控单元:采用高性能高速PLC(可编程控制器)或微机,对系统中各组成单元进行实时扫描及控制,向控制母线提供高品质的直流输出。同时根据电池运行的环境温度参数,对电池的均、浮充电压进行V-T曲线控制,使电池处于良好的满容量状态。此外,监控系统对每个电池的电压曲线进行监控,便于对失效电池及时剔除。

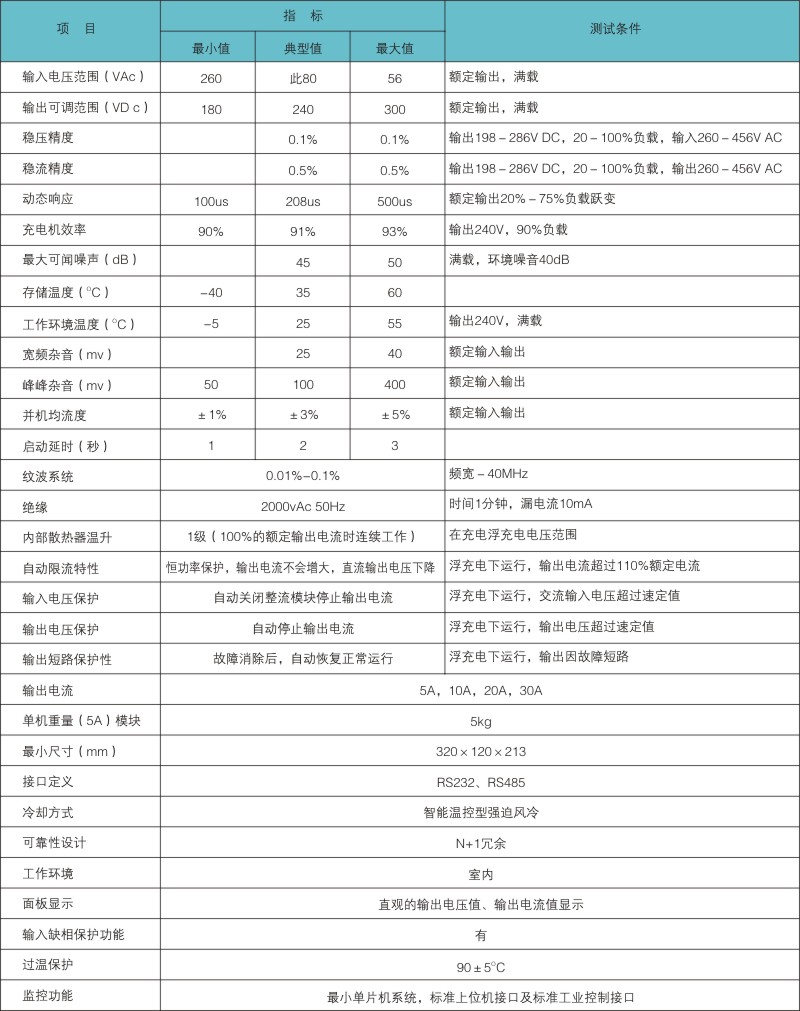

    三、高频开关电源的模块技术参数及指标

点击返回产品列表页
