XL低压动力配电柜(箱)

    一、概述
    XL型低压动力配电柜(箱)适用于发电厂、石油化工、高层建筑、起重机、消防、厂矿企业等电力用户作为交流50Hz,额定工作电压380V,额定工作电流至500A的配电系统中,作为动力、照明及配电设备的电能转换、分配与控制之用。
    本柜(箱)符合IEC439《低压成套开关设备和控制设备》,GB7251《低压成套开关设备》等标准。
    二、正常使用环境条件
    1、周围空气不高于+40OC,不低于-5OC,24h内的平均温度不得大于+35OC;
    2、户内安装使用,使用地点的海拔不超过2000米;
    3、周围空气相对温度在最高温度为+40OC,不超过50%,在较低温度时,允许有较大的相对湿度(例如20OC为90%),应考虑到由于温度的变化可能会偶然产生凝露的影响;
    4、设备安装时与垂直面的斜度不超过5O;
    5、设备应安装在无剧烈震动和冲击的地方,以及不使电器元件受到腐蚀的场所。
    三、基本参数
    电气参数
    1、额定工作电压:220V,380V;
    2、额定工作频率50Hz;
    3、辅助电路的工作电压:交流220V,380V;
    4、额定工作电流及方案:有63A、100A、125A、160A、250A、400A、500A,共七种20个主电路方案达80个规格,其余电流等级须特殊订货;
    5、额定短路强度:分断能力为10kA。
    四、柜体结构
    1、XL为固定式动力配电柜(箱),柜架采用角钢焊接,外壳采用钢板弯制焊接而成,柜体内两侧焊有固定的安装角钢,角钢上有模数排列的安装孔。该柜为前开门,刀开关操作手柄装于柜前右上方,柜内装有塑壳断路器、母线、交流接触器、热断电器、双电源自动开关等电器地件,门打开后柜内全部电气元件敝露。柜内安装梁镀锌处理,柜内电器元件场安装在镀锌元件梁上,元件梁固定在两侧立柱角钢上。
    2、顶上可装母线相,主要供几个动力柜并连安装时做母线室,根据用户需要时做。
    五、外形尺寸

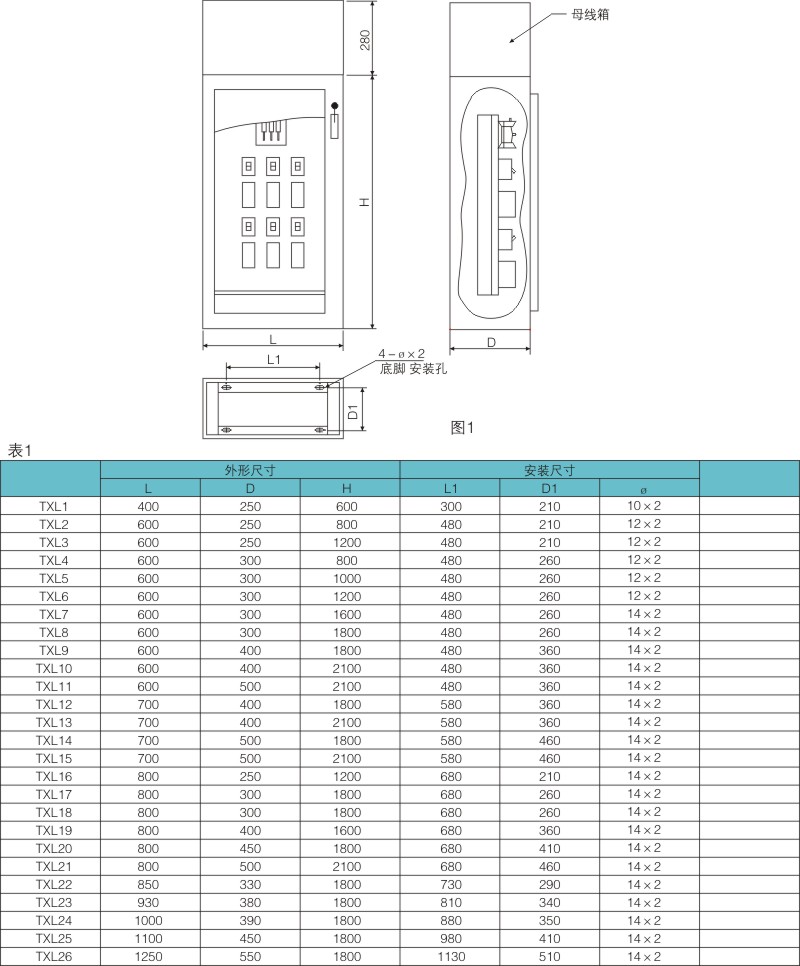

    1、外形结构见图1
    2、外形尺寸及安装尺寸见表一(用户可根据需要任意组合)
