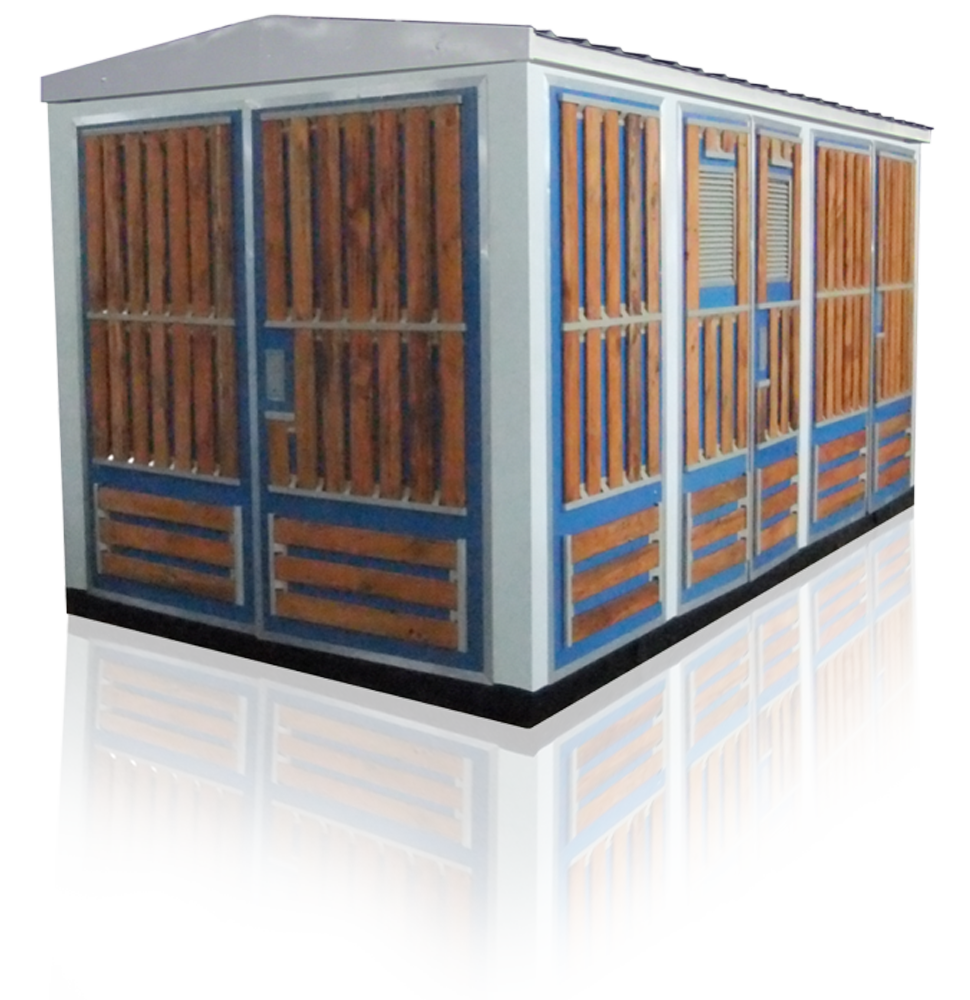

欧式环保型箱变

    一、概述
    欧式环保型箱变是一种把高压开关设备,配电变压器,低压开关设备,电能计量设备和无功补偿装置等按一定的接线方案组合在一个或几个箱体内的紧凑型成套配电装置。它适用于额定电压10/0.4kV三相交流系统中,作为接受和分配电能之用,适用于工厂、矿山、油田、港口、机场、城市公共建筑、居民小区、高速公路、地下设施等场所。
    欧式环保型箱变在技术上具有:成套性强、体积小、造型美观、运行安全可靠、维护方便、可选择性大等优点。在经济上具有占地面积小,移动方便、深入负荷中心、建设周期短、减少浪费等优点。
    二、结构特征
    1、箱体有两种构成方式,一种为骨架焊接式(“目”字型布置),即先用型钢焊骨架,再拉铆或焊接面板。这样高压室较宽,便于实现环网或双电源接线的环网供电方案。另一种为无骨架装配式(“品”字形布置),钢板经折弯成形后进行表面处理,最后用螺栓连接装配而成。品字形布置的特点是扩大了低压出线单元,可放置4-8面低压柜,有8-12回路出线。根据用户的需要,箱变也可设置操作走廊及值班室。平面布置见图二。
    2、有良好的隔热通风措施。箱体四周均为上下通气的双层结构,箱顶夹层中还设有隔热材料,有效地降低了因日照引起的室内温度升高。变压器底部、顶部均配有自动换气扇,侧面或门的上半部设有百页窗,可保证变压器在高温季节内能满载安全运行。
    3、运行安全可靠。箱烃高压侧选用HXGN口-12型环网开关装置(内配FN-12型负荷开关)或其它高压环网柜。五防联锁完备。各门柜采用良好的防水结构。     4、操作维修方便。各室均有自动照明装置;便于变压器安装、维护、更换;高、低压室均为前面接线和前面维护。
    5、外形美观、经久耐用。箱体外壳采用隔热夹心板,也可以外加木条,也可以用水泥外贴瓷砖,与周围环境协调美观。防腐性能好,表面色彩可随环境而任意配置;各电器安装梁均为镀锌处理,门锁采用专用防堵防锈的通用锁。

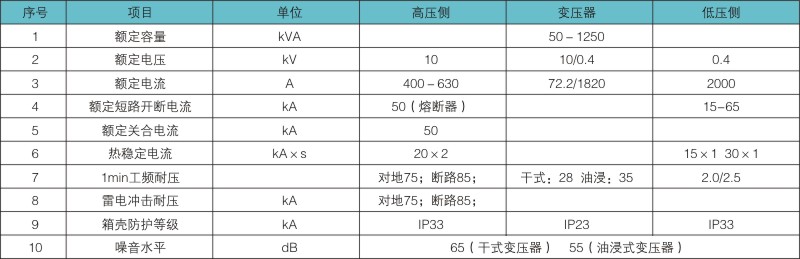

    三、主要技术性能

    四、安装、使用、维修、订货
    1、产品安装前应按(图1)做好基础,并保证基础面水平。
    2、产品吊置基础后,压紧地脚螺栓,在安装进出线,全面检查后可送电。
    3、更换高压熔断器,应先断开负荷开关后,方能打开门进行操作检修。
    4、检查时应先切断电源,按说明书要求进行。
    5、订货时要注明型号、规格、数量、电器元件的型号、规格、外壳结构及颜色。
    6、如有用户有其他要求可在订货时面洽。
    7、安装基础详见工程图,但箱变四周保持2米以上不能有障碍物。

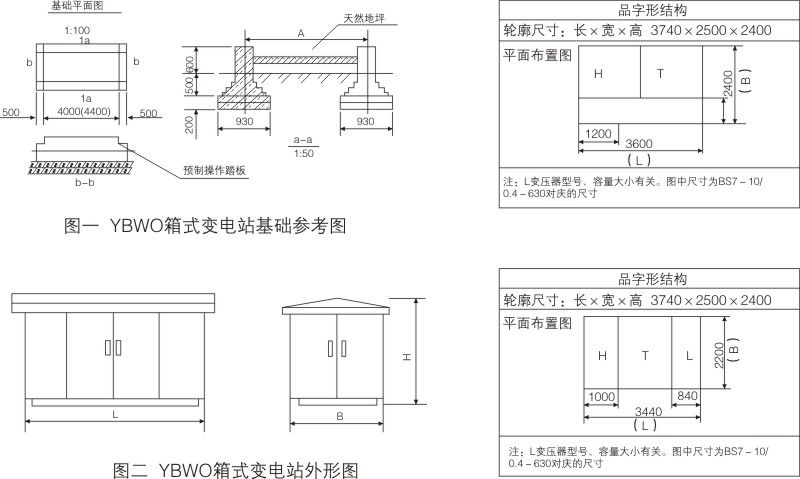

    五、外形尺寸及基础
