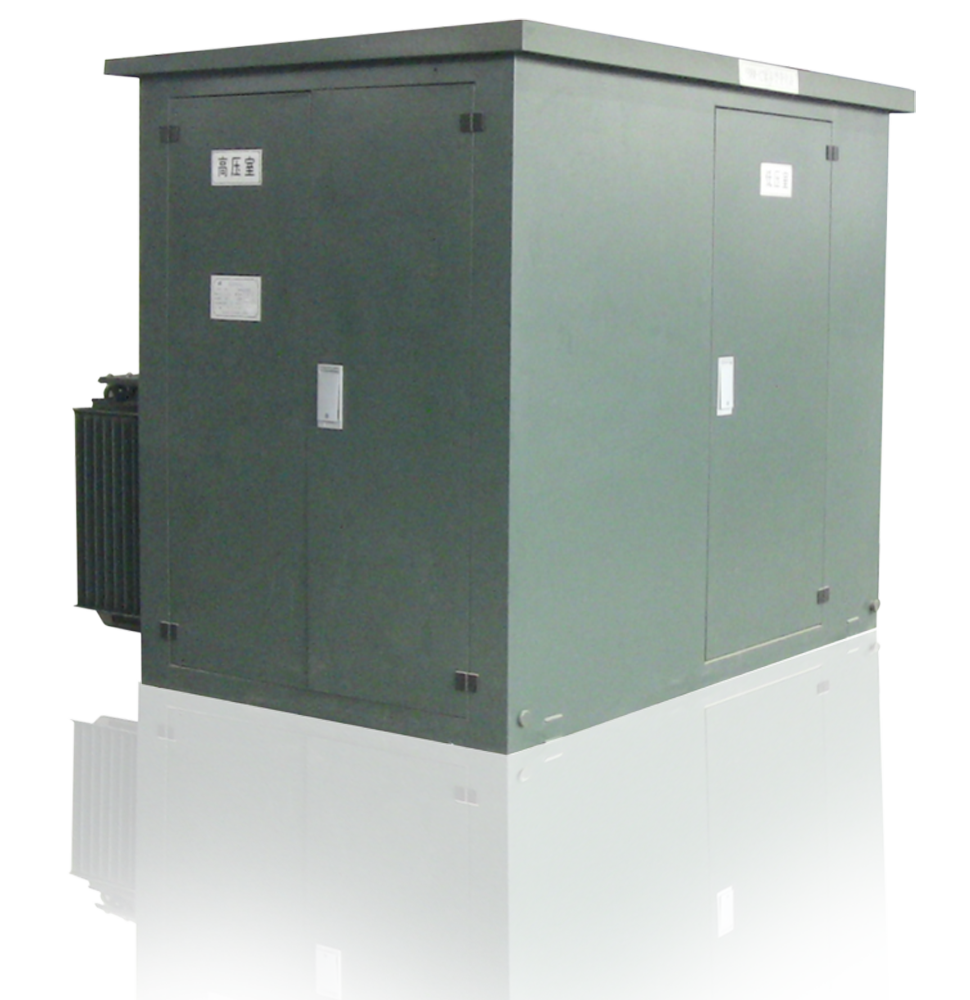

YBWM紧凑型变电站（美式箱变）

    一、产品简介
    紧凑形变电站（又称美式箱变），是在总结多年来对美式箱变的现场服务和运行经验的基础上，消化吸收国外先进技术和设计理念，专门为我国城市配网而制造的新型产品。主要用于电压为10kV的环网系统和城网改造中，既可用于户外，又可用于户内，适用于各类公共场所；各类工矿企业；机场、车站、港口、高速公路、地铁等交通场所。
    二、产口特点
    全密封、全绝缘结构、体积小、结构紧凑，仅为同容量欧式箱变的1/3左右。可靠保证人身安全。
    可用于环网和终端供电方式。电缆接头可在200A负荷电流下多次拔插，在紧急情况下作负荷开关使用，同时具有隔离开关的特点。
    采用双熔丝全范围保护方式，大大降低运行成本。
    箱体采用防腐设计和特殊喷漆处理，适用于各种恶劣环境，如多暴风雨和高污染地区。
    采用D,yn11接法，有中性点不漂移、噪音低、防雷性能好等优点。
    低压侧加半智能欠压控制器，在低压母线出现不正常电压时切断电源保下安全供电。
    三、技术参数
    标准使用条件
    ·海拔高度：≤1000m；
    ·环境温度：最高气温+40OC，最低气温－45OC；
    ·空气湿度：日平均≤95%，月平均≤90%；
    ·防震水平：水平加速度≤0.3g，垂直加速度≤0.15g；
    ·风速：≤35m/s
    ·污秽等级：III级；
    ·地震烈度：8度；
    ·安装地点：安装在没有火灾，没有爆炸或剧烈震动，通风良好，无腐蚀性气体腐蚀金属的场所，地面倾角≤30O。
    注：其他超出本条件规定时，由用户与生产厂商协商处理。
