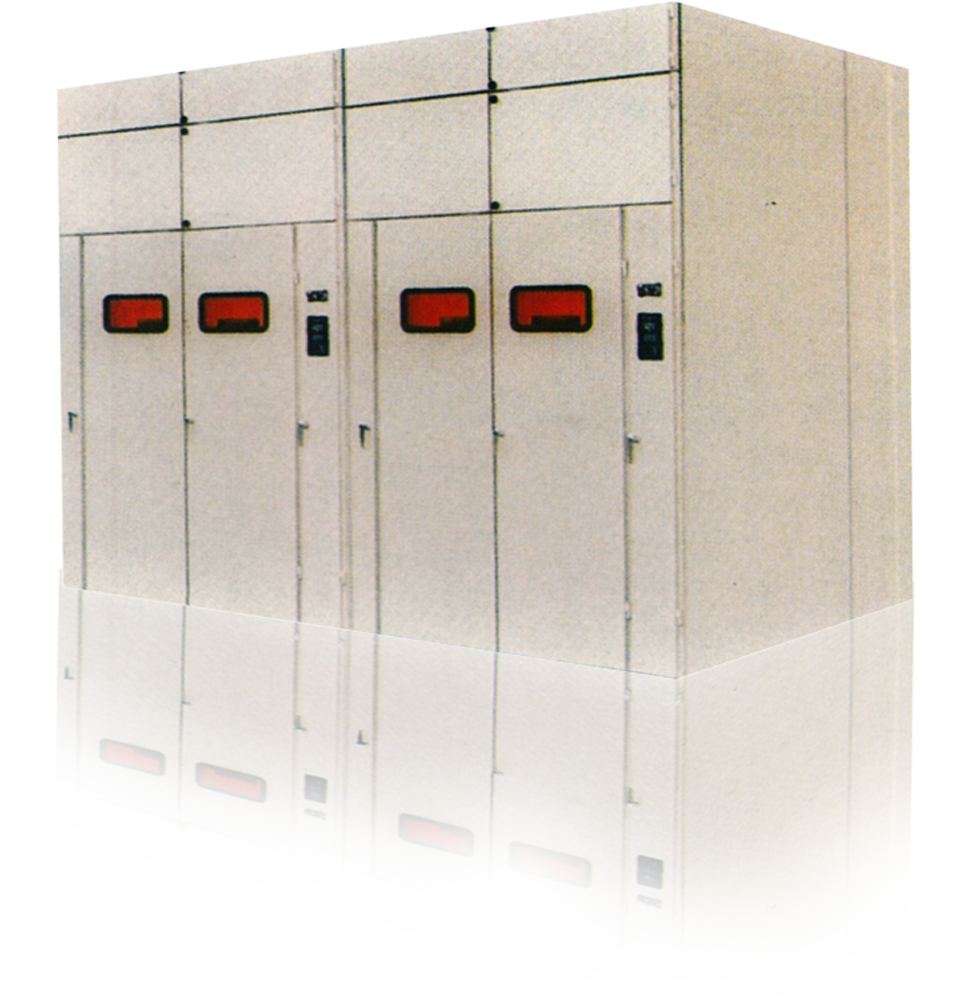

JYN1-35(F)交流金属封闭型移开式开关设备

    一、概述
    JYN1-35(F)交流金属封闭型移开式开关柜(以下简称开关柜)系三相交流50Hz内装置的金属封闭式开关设备,是用于发电厂,变电所中系统额定电压为35kV,额定最大电流为1000A,最高电压不超过40.5kV的单母线或单母线分段的成套配电装置。本型开关柜具有防止误操作断路器,防止带电挂接电线、防止带接地线送电和防止误和带电间隔(简称:“五防”的功能)。
    二、使用环境条件
    a、海拔不超过1000m;
    b、周围介质温度不高于+40OC,不低于-5OC(允许-30OC时储运);
    c、相对湿度:日平均值不大于95%,月平均值不大于90%;
    d、周围空气应不受腐蚀性可燃气体,水蒸气等明显污染;
    e、应具有一定的耐污秽性能;
    f、无经常性的剧烈振动。
    对任一特殊使用条件,用户均应与制造厂协商,经双方同意才可使用。对内绝缘而言,任一海拔高度期绝缘性是相同的,不需要采用专门的措施,当海拔高度不超过2000m时,低压辅助设备也不需采取任何措施。
    三、结构特征
    本开关柜属间隔式结构,它由角钢及钢板弯制焊接而成的柜体与手车两部分组成。手车按其用途分为断路器手车,避雷器手车,“Y”接法电压互感器手车,“V”型接法电压互感器手车,单相电压互感手车和站用变压器等七种。开关柜所装配的一次元件真空断路器,操作作机构、电流互感器、熔断器、避雷器、电力变压器等,在本产品的装置条件下,应满足各自产品的技术性能。
    开关柜技术参数见表,其余主元件参数参见JYN1-35(F)交流金属封闭型移开式开关柜样本。
    四、开关柜技术参数见表     额定电压 kV 35 最高工作电压 kV 40.5
    最大额定电流 A 1000 额定开断电流 kA 16、20、25、31.5
    额定关合电流(峰值) kA 40、50、63、80
    极限通断电流(峰值) kA 40、50、63、80
    4秒热稳定电流(有效值)kA 16、20、25、31.5
    外形尺寸(宽深高) mm 1818×2400×2925
    重量(油断路器柜) kg 1800(其中油断路器手车重量620kg)
    动荷重 向上 kg 约500
    向下 kg 约500     防护等级 IP2X

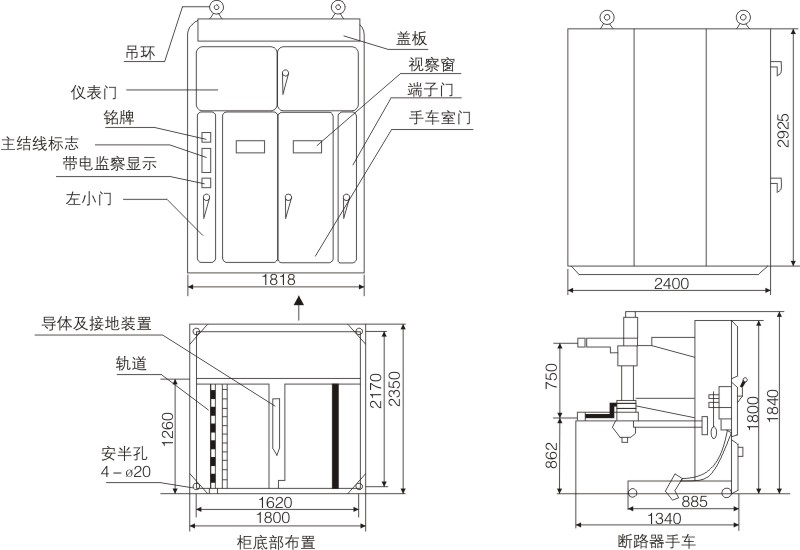

    五、开关柜及手车外形示意图

    六、订货须知
    订货时用户应提供下列资料:
    ·产品型号、名称和数量;
    ·一次回路接线方案编号、系统图号及排列图;
    ·二次回路原理图、端子排列图;
    ·每台手车柜内一、二次回路所需电器元件详细的规范及数量;
    ·母线的型号及规格,否则按制造厂标准供给;
    ·需要母线桥(两列柜间母线桥和穿墙母线桥)时,需提供跨距尺寸。
