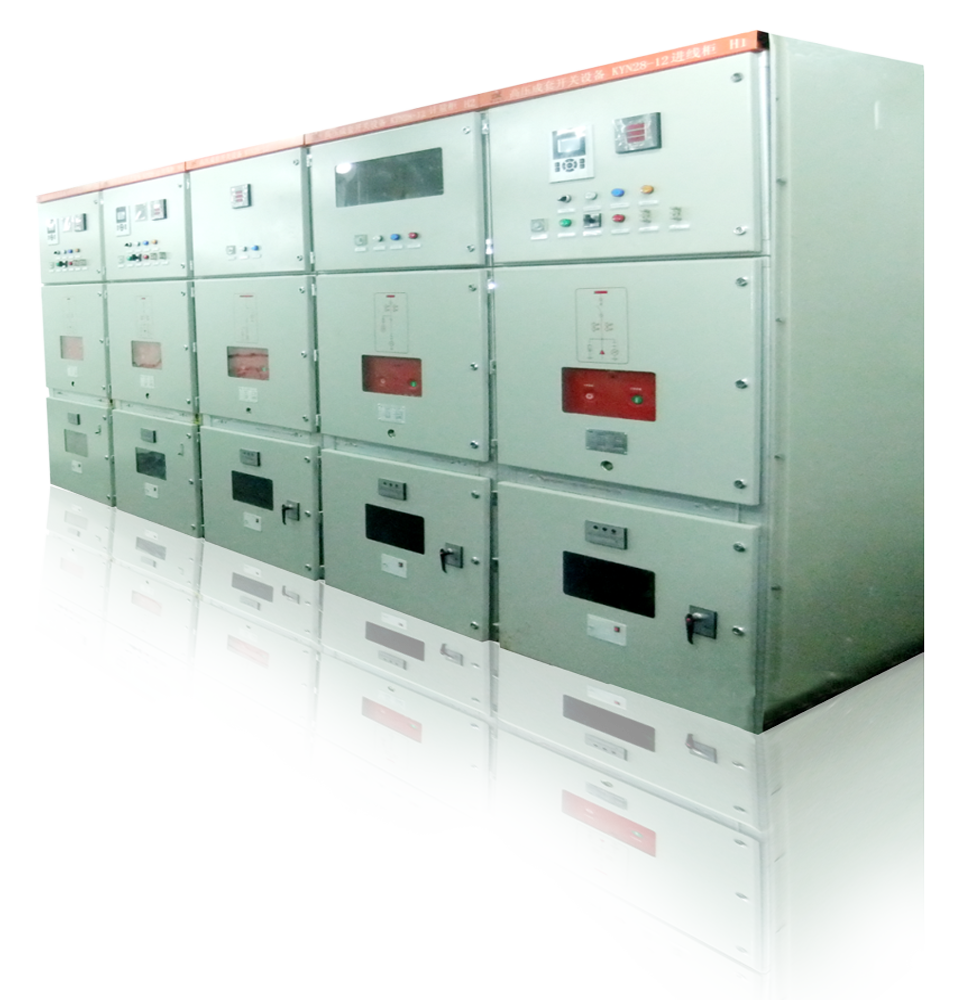

KYN28A-12(GZS1)户内交流金属铠装移开式开关设备

    一、概述
    KYN28A-12型户内交流金属铠装抽出式开关设备（以下简称开关设备），系3~10千伏三相交流50Hz单母线及单母线分段系统的成套配电装置。主要用于发电厂、中小型发电机送电、工矿企事业配电以及电业系统的二次变电所的受电、送电及大型高压电动机起动等。实行控制保护、监测之用，本开关设备满足DL/T404－97、IEC298、GB3906等标准要求，具有防止接地开关处的闭合位置时关合断路器、防止误入带电隔室、防止在带电时误合接地开关的联锁功能，既可配用VS1真空断路器，又可配用ABB公司的VD4真空断路器。实为一种性能优越的配电装置。
    通过技术创新，已满足智能功能，满足智能电网使用设备，配有485接口，可观查在线电流、电压、频率、温度、开关合分，还可以远方操作手车推进退出，因手车配有电动进出功能。
    二、使用的环境条件
    1、正常环境使用：
    a、周围空气温度：上限+40OC 下限－10OC
    b、海拔：1000m
    c、相对环境温度：日平增不大于95%，月平均不大于90%
    d、地震：烈度不超过8度
    e、周围空气应不受腐蚀性或可燃气体，水蒸汽等明显污染
    f、无严重污秽及经常性的剧烈振动，严酷条件下严酷度设计满足1类要求
    2、特殊工作条件：
    在超过规定的正常环境条件下使用时，由用户和制造厂协商
    三、主要技术
    额定电压 kV 3、6、10
    最高工作电压 kV 3.6、7.2、12
    工频耐受电压 kV 42（1min）
    冲击耐受电压 kV 75
    额定频率 50Hz
    额定电流 A 630~3150
    额定热稳定电流 kA（4S） ★16~50
    额定动稳定电流 kA ★40~125
    分合闸和辅助回路的额定电压 V
    直流 24、30、48、60、110、220
    交流 110、220
    防护等级 IP4X（外壳）
    IP2X（断路器门打开）
    ★电流互感器的短时热稳定电流和动稳定电流与变化有关，在订货时需具体确认。

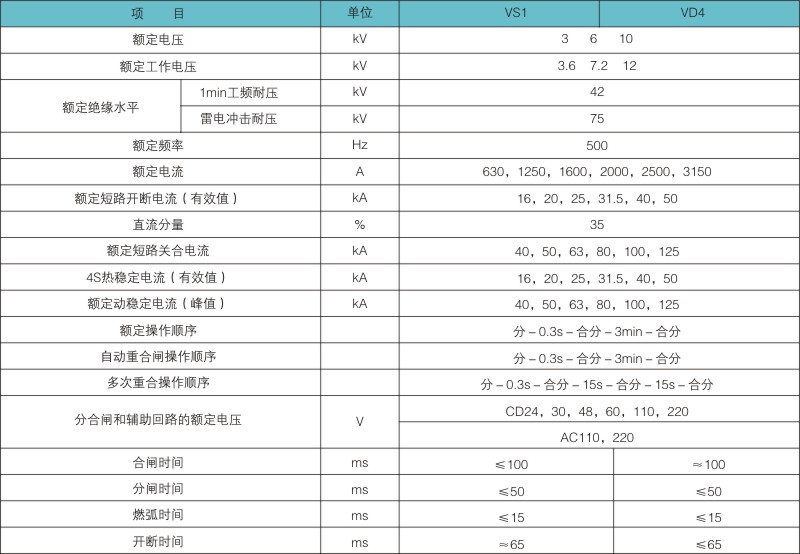

    四、VS1和VD4型真空断路器技术数据见下表

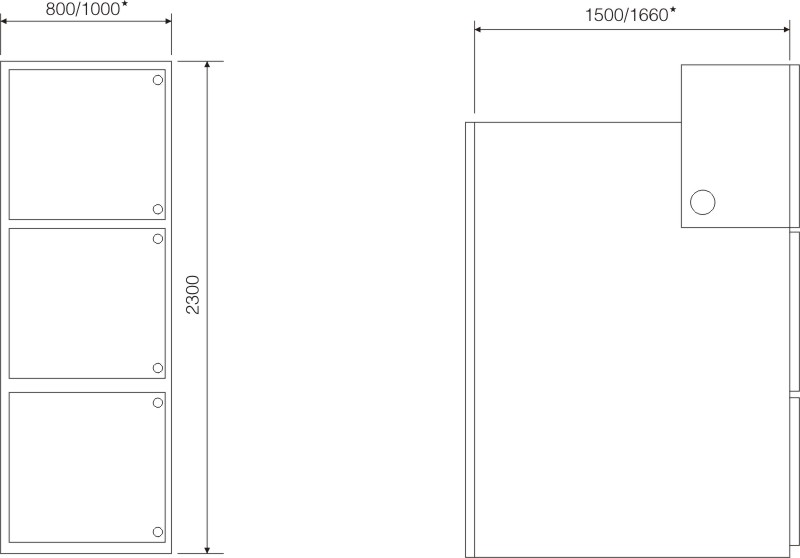

    五、外形尺寸图( ★额定电流大于1600A为1000，其余800；★★电缆进出线为1500，架空进出线为1660）
