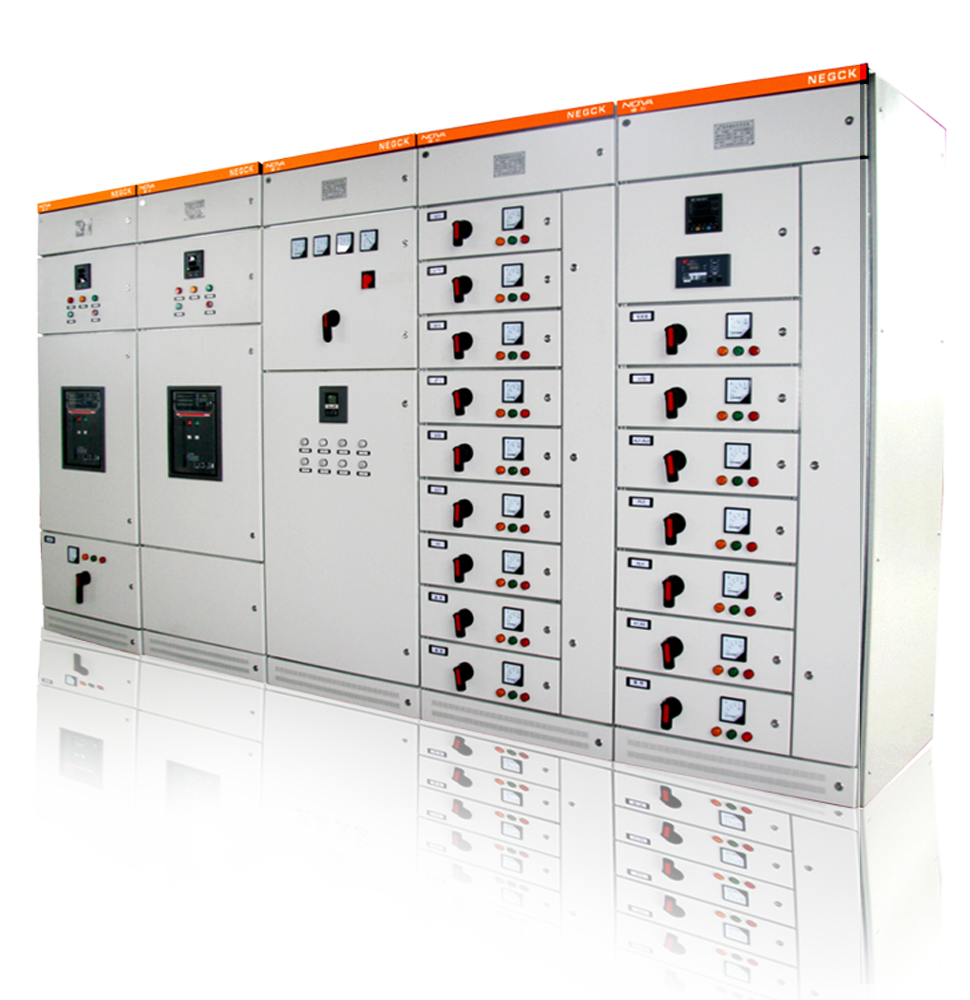

NEGCK低压抽出式开关设备

    一、用途与特点
    GCK低压抽出式开关柜由动力配配电中心(PC)柜和电动机制控制中心(MCC)二部分组成,适用于发电厂,变电站,工矿企业等电力用户作为交流50Hz,最大工作电压至660V,最大工作电流至3150A的配电系统中,作为动力配电,电动机控制及照明等配电设备的电能转换分配控制之用。 本系列产品具有分断能力高,动热稳定性能好,结构先进、合理,电气方案切合实际,系列性,通用性强,各种方案单元任意组合,一台柜体所容纳的回路较多,节省点地面积,外形美观,防护等级高,安全可靠,维护方便等优点。
    本产品符合IEC439标准,也符合GB7251《低压成套开关设备和控制设备》国家标准。
    二、结构特征
    本系列产品的基本柜架为组合装配式结构,柜架的全部结构部件能通过螺钉紧固互相连接成基本框架,再按需要加上门、挡板、隔板、抽屉、安装支架以及母线和电器组件等零件,组装成一台完整的开关柜,本柜有下列特点:
    1、柜架采用异形钢材,利用三维板定位,螺栓接无焊接结构,从而避免了焊接变形和应力,提高了安装精度。
    2、柜架及零部件安装孔按模数E=20mm变化。
    3、内部结构件采用镀锌处理。外部经酸洗和磷化处理后,采用静电环氧粉末喷涂。
    4、在动力中心(PC)进线框内,顶部为水平母线区域,水平母线区域下部为断路器室,断路器可配置国产的DW15C,ME等系列,也可根据用户需要配置国外电气公司生产的各种断路器,如:ABB公司生产的F系列断路器,以及智能化断路器等。
    5、与垂直面斜不超过5O。
    6、本产品适合以下温度运输储存;
    -25OC~+55OC,在短时间内(不超过24h)不超过+70OC。
    三、开关柜的主要技术参数
    额定工作频率(Hz) 50
    额定工作电压(V) 380,660
    额定绝缘电压(V) 660
    额定工作电流(A) 水平母线 630~3150
    垂直母线 600
    额定短时耐受电流 水平母线 80KA(有效值)/1秒
    垂直母线 50KA(有效值)/1秒
    额定峰值耐受电流 水平母线 176KA
    垂直母线 110KA
    主电路接插件(A) 200,400
    辅助电路接插件(A) 10
    工频耐压1分钟(V) 2500
    控制电动机最大容量(KW) 155
    防护等级 IP40
    操作方式 就地,远方,自动

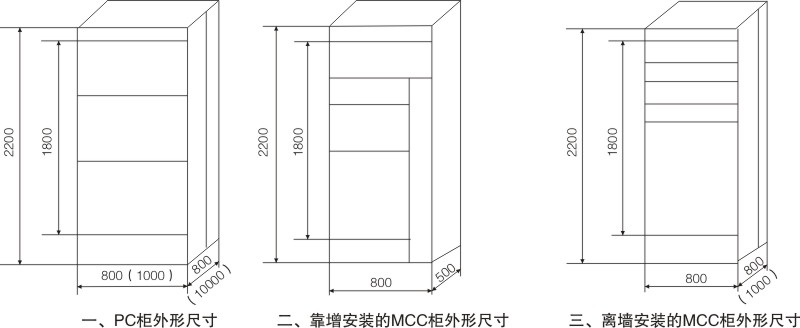

    四、外形尺寸

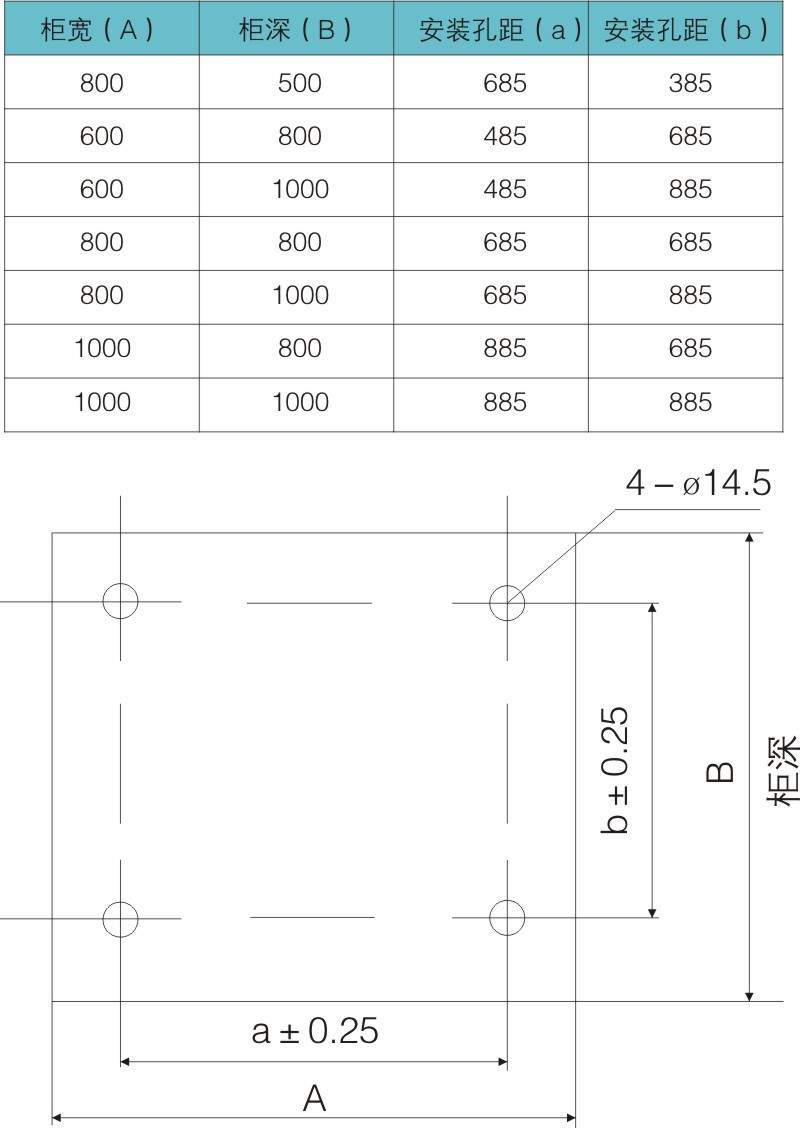

    五、安装尺寸及安装孔见下表

    六、订货需知用户订货时应提供下列资料
    1、一次回路方案编号、设备型号、容量及单纯系统图;
    2、二次回路原理图如用户示提供要求,制造厂按标准提供;
    3、开关柜的排列和配电室平面布置图;
    4、主母线规格未提供要求时制造厂按标准提供;
    5、开关柜表面颜色(制造厂家标准颜色为:浅豆色);
    6、若用户有其他要求可与我厂协商解决。
