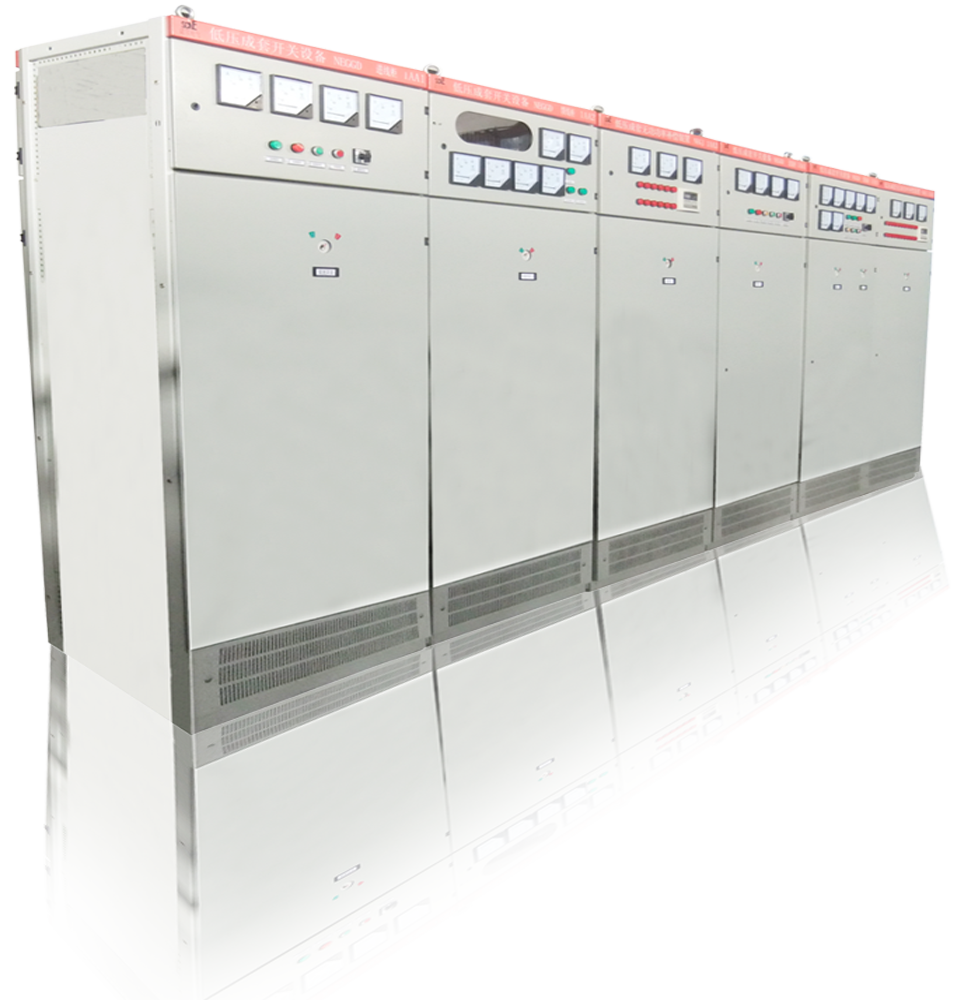

NEGGD低压固定式开关设备

    一、用途
    NEGGD型交流低压配电柜适用于发电厂、变电站、厂矿企业等电力用户的交流50Hz额定工作电压380V额定工作电流至3150A的配电系统,作为动力、照明及配电设备的电能转换,分配与控制之用。
    NEGGD型交流低压配电柜是根据广大电力用户及设计部门的要求,本着安全、经济、合理、可靠的原则设计的新型低压配电柜,产品具有分断能力高,动稳定性好,电气方案灵活,组合方便,系统性,实用性强,强构新颖,防护等级高等特点。可作为低压成套开关设备的更新换低产品使用。
    NEGGD型交流低压配电柜符合IEC439《低电压成套开关设备》、GB7251《低压成套开关设备》等标准。
    二、使用条件
    1、周围空气温度不高于+40OC,不低于-5OC。24h内的平均温度不得高于+35OC。
    2、户内安装使用,使用地点的海拔高度不得超过2000m。
    3、周围空气相对温度在最高温度为+40OC时不超过50%,在较低温度时允许较大的相对温度。(例如+20OC时为90%)应考虑到由于温度的变化可能会偶然产生凝霜的影响。
    4、设备安装时垂直的倾斜度不超过5度。
    5、设备安装在无剧烈震动和冲击的地方,以及不足以使电器元件受到腐蚀的场所。
    6、用户有特殊要求时可与制造商协商解决。
    三、基本电气参数

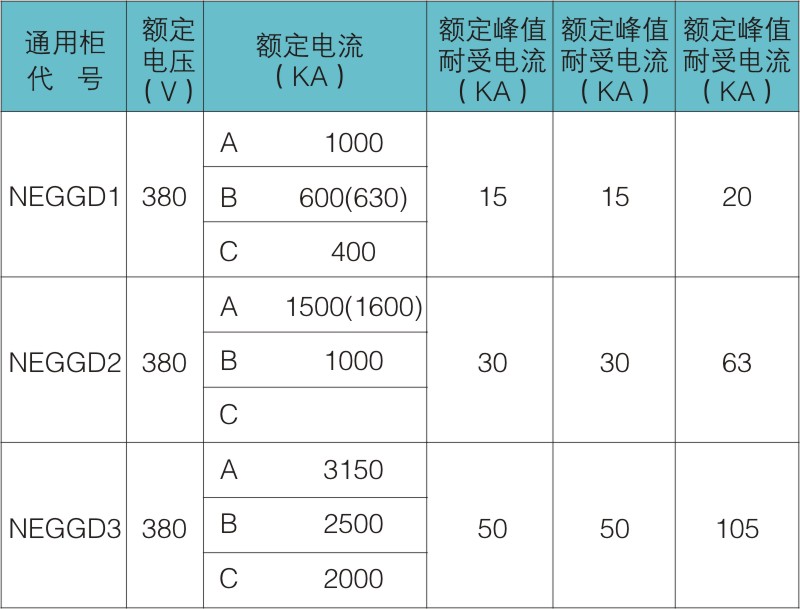

    四、主电路方案
    NEGGD柜的主电路设计了129个方案,共298个规格(不包括辅助电路的功能变化及控制电压的变化而派生的方案和规格)其中
    NEGGD1型 49个方案 123个规格
    NEGGD2型 53个方案 107个规格
    NEGGD3型 27个方案 68个规格
    五、结构特点
    NEGGD型交流低压配电柜的柜体采用通用柜的形式,构架用8MF冷弯型钢局部焊接组装而成,构架零件及专用配套零件由型钢定点生产厂配套供货,以保证柜体的精度和质量。
    通用柜的零部件按模块原理设计,并有以20mm为模块的安装孔,通用系数高。可以使工厂实现预生产,既缩短了生产制造周期,也提高了工作效率。

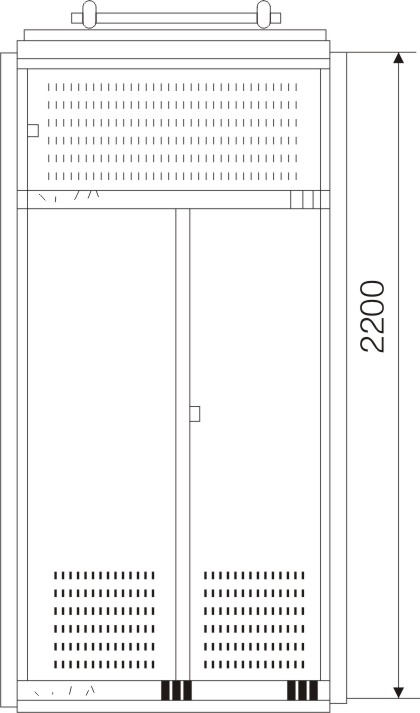

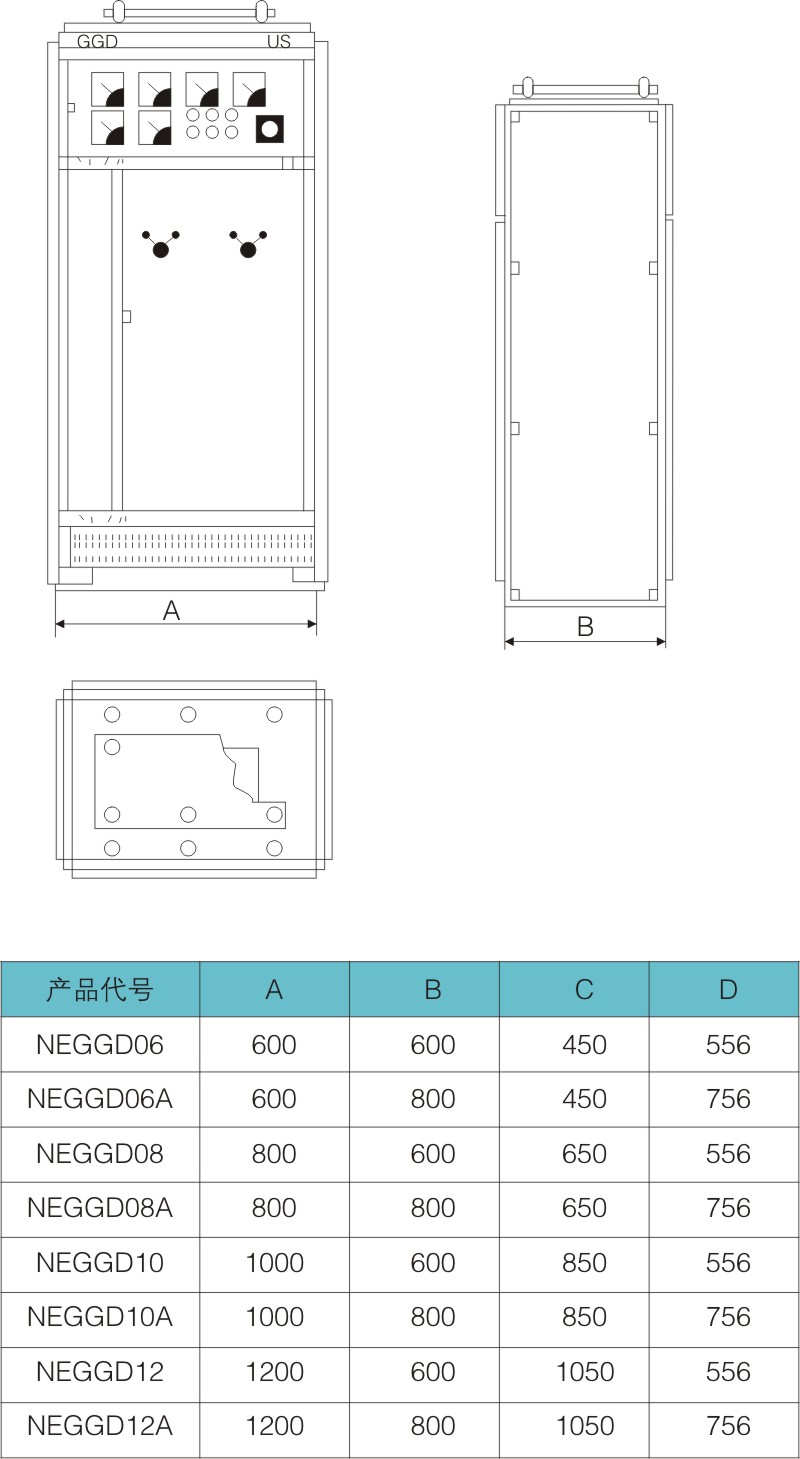

    六、外型示意图

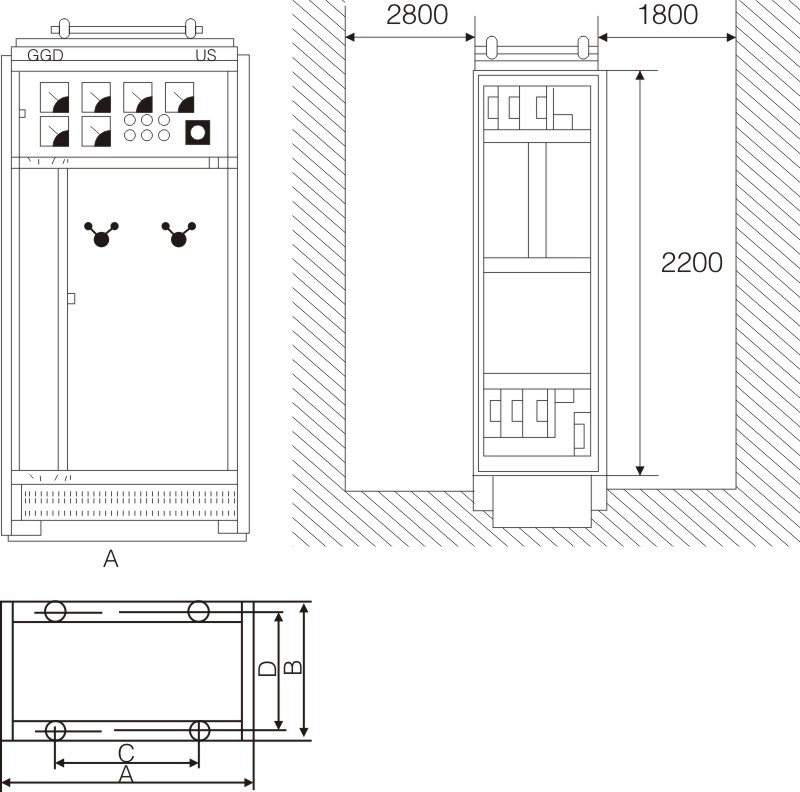

    七、安装示意图

    八、订货须知
    用户订货时应提供如下资料:
    a.产品的全型号(包括主电路方案和辅助电路方案号);
    b.主电路系统组合顺序图;
    c.辅助电路电气原理图;
    d.柜内电器元件清单;
    e.其它与产品正常使用条件不符的特殊要求。
