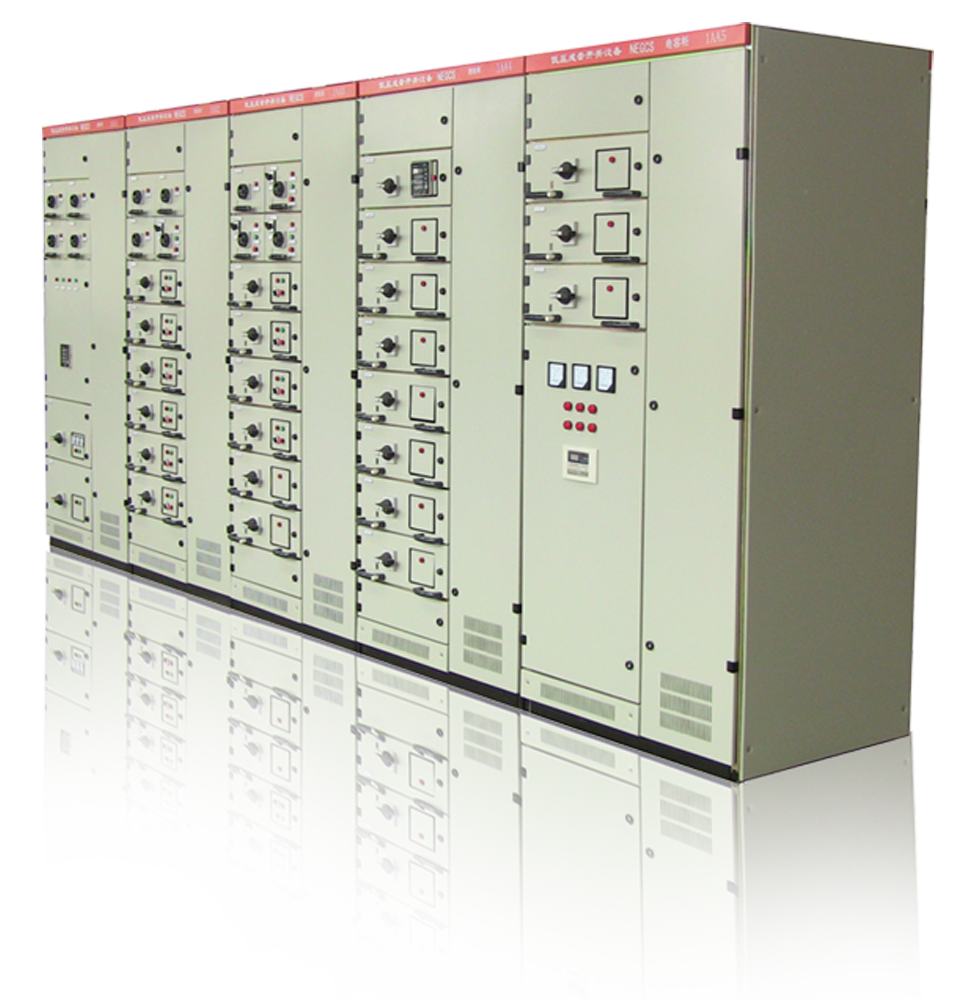

NEGCS低压抽出式开关设备

    一、概述
    装置适用于发电厂、石油、化工、冶金、纺织、高层建筑等低压配电系统。在大型发电厂、石化、地铁系统等自动化程度高,要求与计算机接口的场所,作为三相交流频率为50(60)Hz、额定工作电压为380V(400V)、(600V),额定电流为4000A及以下的发、供电系统中的配电、电动机集中控制、无功率补偿使用的低压成套装置。本产品还配新苑星JYS,可移式操作抽屉(专利产品),整个过程抽屉门都是关闭,大大提高了防护等级,广泛用在地铁、通信、电厂。抽屉可做1/2、1/3、1/4单元同规格柜体,增加了回路数,本产品接插伯全部采用专利产品,减少了占地面积。本产品抽屉抽插自如,轻巧灵活,本产品可实现抽屉分隔共用,能满足工程面积小的灵活组合。
    二、基本电气参数
    1、额定绝缘电压 交流660(1000)V
    2、客定工作电压 主电路 交流380(660)V
    辅助电路 380V、220V、24V
    直流220、110V
    3、额定频率 50(60)Hz
    4、水平母线额定电流 ≤4000A
    5、垂直母线额定电流 1000A
    6、额定峰值耐受电流 105(176)KA
    7、额定短时耐受电流 50(80)KA
    三、基本参数

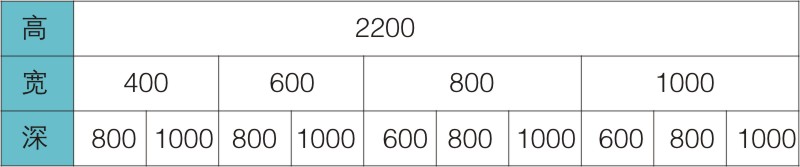

    装置通用柜体的尺寸:

    四、功能单元
    抽屉层高度模数为160mm或200mm。分为1/2单元、1/3单元、1/4单元、2只1/4单元+1只1/2单元、1单元、1 单元、2单元、3单元八种尺寸系列。单元回路额定800A及下。630A以下都采用手拉式机构,方便,灵活好用,630A-800A采用手摇机构,轻松,灵活好用。
    五、功能单元
    提高转接件的热容量,较大幅度的降低由于转接件的温升到接插件、电缆头、隔板带来的附加温升。
    功能单元之间,隔离之间的分隔清晰、可靠、不因某一单元的故障而影响其它单元工作、使故障局限在最小范围。
    母线平置式排列装置的动、热稳定性好,能承受80/176KA短路电流的冲击。
    MCC柜单柜的回路数量多至44回路,充分考虑了大单机容量发电厂,石化系统等行业自动化电动门(机)群的需要。
    装置与外部电缆的连接在电缆隔室中完成,电缆可以上下进出,零序电流互感器置电缆隔室内,使安装维修方便。
    同一电源配电系统,可以通过限流电抗器匹配限制短路电流,稳定母线电压在一定的数值,还可部分降低对元器件强度的要求。
    抽屉单元有足够数量的二次接插件(1单元及以上为32对,1/2单元为20对),可满足计算机接口和自控回路对接点数量的要求。
    抽屉内部采用获得专利专用接插件,容量大1/2抽屉可做到125A,单元抽屉可做到1250A,而且抽屉可采用铜排做一次线,安全可靠。
    1/2、1/3、1/4抽屉技术,确保主开关意外跳闸后能正常合闸,带有载扣功能,无需拆卸门板,MNS、GCS原设计没有此功能。本产品可抽屉和分隔可混装满足各种场合使用。抽屉采用JYS,抽屉可满足更高防护等级,特别能用在要求较高场地,如地铁、发电厂等,配有电动推进抽出功能,满足智能电网配套设备。
