一、概述
本装置是一种用标准模件工厂组装的组合式低压开关柜(以下简称装置),本装置适用于交流50~60Hz、额定工作电压660V及以下的从电系统,用于发电、输电、配电、电能转换和电能消耗设备的控制。
本柜符合IEC439、VDE660第5部分和GB7251. 1-1997《低压成套开关设备》国家标准,专业标准。
二、正常使用环境条件
1、周围温度不高于+40OC,不低于-5OC,并且24h内其平均温度不高于+35OC。
2、大气条件,空气清洁,相对温度在最高温度为+40OC时不超过50%,在较低温度时允许的有较高的相对湿度,例如+20OC时为90%,但应考虑到温度变化,有可能会偶然地产生适度的凝露。
3、海拔高度不超过2000m。
4、本装置适应于以下温度的运输和储存过程-25OC至+55OC的范围之间,在短时间内(不超过24h)可达+70OC,在这些极限温度下装置不应遭到任何不可恢复的损伤,而且在正常的条件下应能正常工作。
5、如果上述使用条件不能满足时,应由用户和制造商协商解决。
6、当本装置使用于海上石油钻采平台和核电站时,应另行签订技术协议。
三、基本参数
电器性能:
1、额定绝缘电压 660V
2、客定工作电压 380V,660V
3、主母线最大工作电流 5000A(IP00)4700A(IP30)
4、主线线短时(IS)耐受电流 100KA(有效值)
5、主母线短时峰值电流 220KA
7、配电母线(垂直母线)短时峰值电流 标准型 80KA(最大值) 加强型 130KA(最大值)
防护等级:
符合IEC529、DIN40050标准
IP30对大于Ф2.5mm固体防护
IP40对大于Ф1.0mm固体防护
IP54对尘埃和任意方向喷测作防护
(订购IP54防护等级及应与制造厂协商)

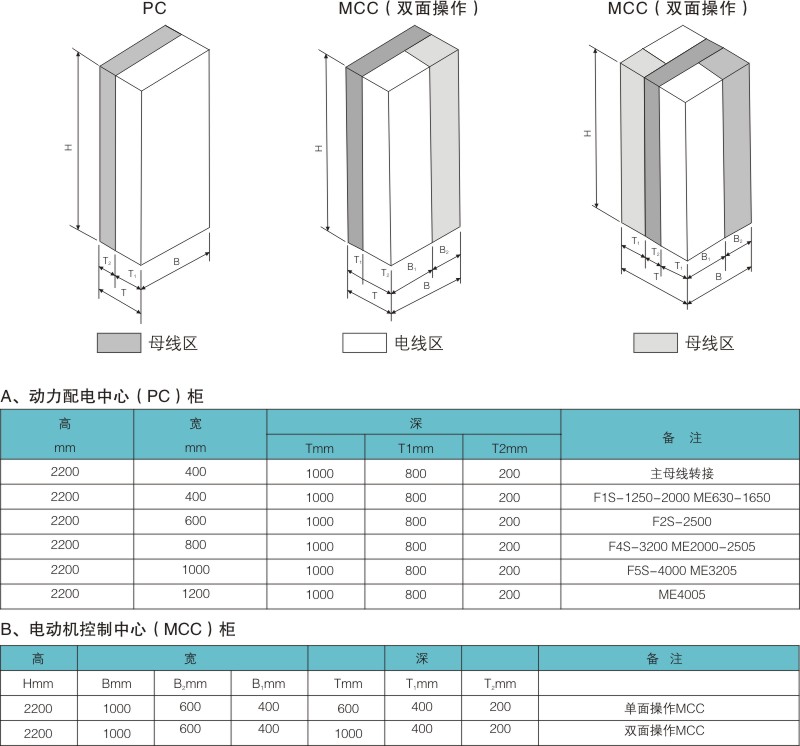

四、柜体的分区设计(柜体示意图)
五、抽屉类型
MCC(电动机控制中心)的抽屉分为以下五类:
8E/4:高200×宽150×深400mm
8E/2:高200×宽150×深400mm
8E:高200×宽600×深400mm
16E:高400×宽600×深400mm
24E:高400×宽600×深400mm
六、订货须知
用户应提供下列资料:
1、主电路方案单线系统图;
2、原理图或原理接线图;
3、每柜所装电器设备的详细规格及数量,并填写订货规范书;
4、开关柜的排列及组合图,平面布置图。
